　　高能組合填料生產廠家國內地埋式污水處理廠盤點。污水處理的主要建設形式為地上式，占地面積較大，土地資源浪費嚴重，不可避免地會對周圍環境和居民生活產生一些不良影響。隨著城市化進程的快速發展和城區外擴，原規劃在城市邊緣的污水處理廠逐漸被城市包圍。因此，亟需一種環境友好、土地資源節省的污水處理廠建設形式以解決目前的困境。

　　地下式污水處理廠發展相對較晚，近年來，隨著相關技術的發展，在一些環境要求較高、用地緊張的大城市，已逐步開始建設地下式污水處理廠。地下污水處理廠由于處于地下全封閉狀態，對周圍環境的影響較小、協調性強、可節約土地資源、防止周邊土地貶值，特別適合在土地資源高度緊張、環境要求高的地區建設。

　　本文盤點我國現有的12個地埋式污水處理廠。

　　01

　　廣州市最大地下污水處理廠——石井凈水廠

　　石井凈水廠是廣州市占地面積最大的全地埋式污水處理廠，占地面積14.68公頃，處理源于白云二線、環城高速至白云區界以北區域的污水，日處理量高達30萬噸/天。

　　一期污水處理主體工藝采用改良A²/O+高效沉淀池工藝，二期采用改良A²/O+V型濾池工藝，出水水質達到國標一級A排放標準，出水水質均優于地表Ⅴ類水。

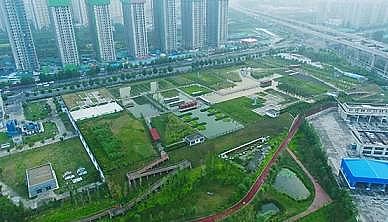

　　石井凈水廠鳥瞰圖↑

　　石井凈水廠始終堅持現代化生態型水廠管理理念，對標行業先進標準，借鑒行業先進經驗，加強內部管理提升、技術改造，水廠管理日趨精細規范。

　　02

　　張家港金港污水處理廠

　　張家港金港污水處理廠是江蘇省首座全地下式污水處理廠，占地面積36畝，2010年9月動工，2012年年底投運。

　　設計總規模5萬m3/d，一期規模2.5萬 m3/d，實際運行規模1.4~1.5萬m3/d，服務面積130萬km2，服務人口20多萬。2016年共處理污水5.6萬m3，COD削減量為862t，氨氮削減量為168t，總磷削減量為21t。

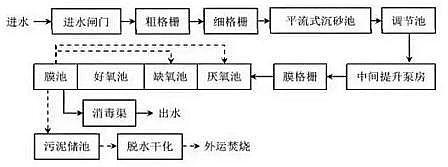

　　主體工藝采用AAO+MBR工藝，出水水質執行一級A排放標準。污泥采用離心濃縮脫水，干化后外運焚燒。



　　該污水廠地上部分布局合理，景觀優美，作為科普教育基地，定期向市民開放，展示現代化的污水處理工藝流程，宣傳建設生態文明城市的理念。

　　03

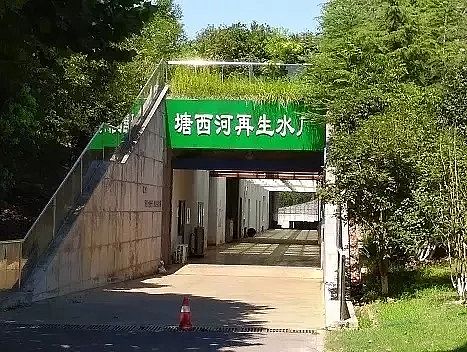

　　合肥塘西河再生水廠

　　合肥市塘西河再生水廠服務面積788公頃，服務人口約15萬，設計規模3.5萬m3/d(一期0.5萬m3/d，二期3萬m3/d)，二期于2012年投運，是塘西河“五管齊下”綜合治理工程的重要組成部分。

　　塘西河廠70%服務區域為新建的雨污分流制管網，進水COD濃度約250~350 mg/L，TN約20~30 mg/L，TP約4.5~5 mg/L。

　　水廠主體工藝采用倒置式AAO+MBR工藝，出水指標同時滿足GB18918-2002一級A排放標準和GB/T18921-2002娛樂性景觀用水標準。污泥離心濃縮脫水后外運集中處理處置。

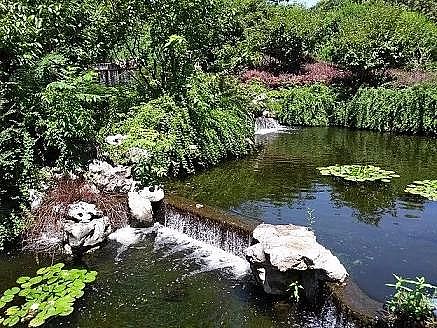

　　出水區“清源瀑布”景觀↑

　　該廠采用半地下式建設方式，所有處理構筑物合成一體埋于地下，其上設檢修空間并以綠化覆蓋。

　　04

　　昆明市第十水質凈化廠

　　昆明市第十水質凈化廠位于昆明市官渡區東二環以東、石虎關立交東北，占地3.93公頃，2013年7月通水投運，全地下式布置形式。

　　污水處理采用AAO+MBR工藝，污泥處理采用儲泥池+離心脫水+外運。

　　昆明市第十水質凈化廠設計規模15萬m3/d，最大流量19萬m3/d，再生水處理規模4.5萬m3/d，服務面積20.34平方公里，服務人口43萬人。出水執行國家一級A排放標準，尾水排至海明河。

　　05

　　昆明市第十一水質凈化廠

　　昆明市第十一水質凈化廠位于昆明市官渡區虹橋立交東南側，歸十路南側、一號路西側，占地4.07公頃，采用全地下布置形式。

　　污水廠設計規模6萬m3/d(校核規模8萬m3/d，雨季處理能力12萬m3/d)，現狀實際運行3~4萬m3/d，另配套建設近期0.5萬m3/d，遠期3萬m3/d的再生水處理設施。

　　該廠于2013年1月動工，2015年5月建成，2015年10月通水，2016年8月正式投運，服務面積19.3km2，服務人口16萬人。

　　工藝采用倒置AAO生物反應池+高效沉淀池+V型濾池，沒有選用MBR工藝。

　　該廠初沉池一般停運，在雨季作為調蓄池，可減少暴雨徑流對污水廠生化系統的沖擊，保證運營安全，生化處理后的二沉池較長，水力停留時間3.3 h，出水控制在10 mg/L以下。

　　深度處理采用斜板沉淀+V型濾池+紫外消毒，出水標準達到一級A排放標準排入東白沙河，再生水采用次氯酸鈉消毒回用，污泥采用離心脫水至80%后外運。

　　06

　　昆明經開區普照水質凈化廠

　　普照廠位于昆明經濟技術開發區普照村昆石高速、寶象河和小普路之間地塊，占地面積約6.6公頃，服務面積63.3km2，服務人口15.35萬人。

　　普照廠采用MSBR工藝，預處理后的污水進入MSBR生物反應池生化處理。

　　采用全地下式布置形式，污水廠土建工程設計規模按遠期10萬m3/d一次建成，設備按一期5萬m3/d配置，實際運行水量為4萬m3/d，再生水處理一期規模4萬m3/d，遠期規模8萬m3/d。

　　工程自2013年8月開工建設，2014年12月完成主體工程建設并順利通水調試，2015年10月正式通水，2015年12月投運。

　　07

　　中原環保股份有限公司鄭州南三環水務

　　中原環保股份有限公司南三環水務分公司(簡稱“南三環水務”)位于河南省鄭州市，服務范圍為南三環以南、南水北調總干渠以北、京廣鐵路以西區域，服務面積16平方公里，占地面積78畝。

　　總設計污水處理規模10萬m3/日，采用前置缺氧段AAO脫氮除磷工藝，深度處理采用高效沉淀池+V型濾池+次氯酸鈉消毒工藝，出水水質執行河南省《賈魯河流域水污染物排放標準》。

　　該項目被列入國家水污染防治“十二五”規劃，2011年和2012年連續兩年被列為省級重點工程，2014年8月建成試運行，工程投資概算為50750.08萬元。

　　南三環水務采用半地下式建設，是河南省首家半地下式城市污水處理廠。將生產區主要構筑物合建成一個集約化水池，在其上部建造一個高約4.25m的大型鋼筋混凝土箱體，箱體長247.5m，寬127m。

　　箱體的底板即為水池的頂板，形成一個二層的半地下式空間結構，上層為巡視操作層，下層為水池結構，箱體頂板覆土1.5m以種植綠化植物。在箱體頂部建有“中水主題公園”，公園所用景觀用水為處理消毒過再經進一步強化脫色除濁后的中水。

　　南三環水務獨特的建設方式，不僅有效節約用地，而且實現了市政污水處理廠建設與城市綠化景觀的和諧統一，是一家與自然環境和諧共處的現代化、花園式、半地下、集約化污水處理企業。南三環水務在七里河上游興建，對加快鄭州市城市基礎設施建設，解決南三環以南區域污水排放問題，改善鄭州市區南部地下水及地表水環境，提高居民生活質量，確保淮河流域污染治理目標實現具有重要的現實意義。

　　08

　　貴陽河濱再生水廠

　　河濱再生水廠是貴陽市18座再生水廠之一。河濱再生水廠位于河濱公園靠南明河處�？捎玫貕K面積18497m²(27.75畝)。

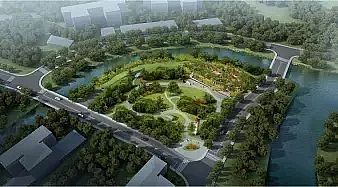

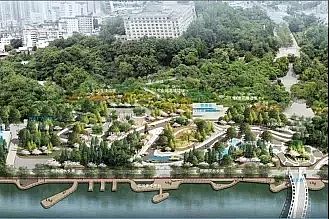

　　河濱再生水廠上部休閑娛樂公園↑

　　河濱再生水廠現狀為公園，規劃不允許地上有跟公園無關的建筑。由于地形高差較大，為了有效利用地形，減少土方量和邊坡支護費用，再生水廠設置為地下四層，西北角地形高差大(17m)的地方設置成局部四層，其余較平坦的地方地下2層。再生水廠操作層頂部1056 m，高于200年一遇洪水位1055.716m。

　　09

　　貴鋼再生水廠

　　貴鋼再生水廠位于貴陽市花冠路貴鋼BRT樞紐站位置，可用地塊面積15236 m²(22.85畝)。

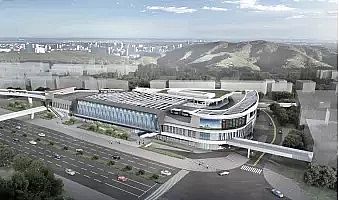

　　貴鋼再生水廠上部BRT樞紐站↑

　　貴鋼再生水廠上部為BRT交通樞紐，污水廠設計時上部BRT交通樞紐設計已經完成，因此污水廠地下空間的柱網必須與上部建筑完全保持一致，地下空間利用率相比其他三廠略低。

　　再生水廠操作層頂標高1065m，高于200年一遇洪水位1052.19m。

　　10

　　貴陽市貴棉再生水廠

　　貴棉再生水廠是貴陽市南明河流域水環境綜合治理的項目之一。貴棉再生水廠廠址位于浙江商城內，可用地塊面積9240m²(13.86畝)。

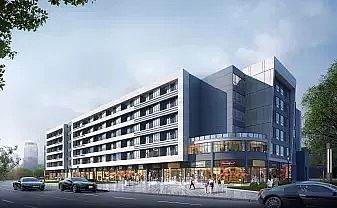

　　貴棉再生水廠上部商業中心↑

　　貴棉再生水廠上部為商場，可用地是四個廠中最小的，僅13.86畝，地下沒有足夠的空間，辦公、化驗等設置在商場內特定區域，在商場未建成之前，設臨時綜合樓滿足生產管理的需要。

　　設計中與上部商場設計單位密切配合，地下空間的墻柱均需承受上部建筑的荷載，因此投資高于同規模的太慈再生水廠。

　　再生水廠操作層頂標高1061m，高于200年一遇洪水位1055.716m。

　　11

　　貴陽太慈再生水廠

　　太慈再生水廠位于小車河和南明河交匯處地塊，現狀為廢棄的監獄�？捎玫貕K面積11141m²(16.7畝)。

　　太慈再生水廠上部綠化↑

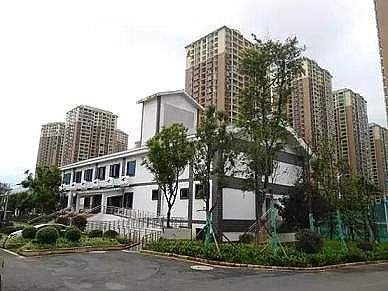

　　太慈再生水廠可用地非常小， 在地下空間內沒有可用做辦公的場所，必須將綜合樓設置在地面上，由于規劃用地為綠地，在綜合樓外覆綠以滿足規劃用地性質的要求。

　　再生水廠操作層頂標高1064.4m，高于200年一遇洪水位1061.365m。

　　12

　　蘭州市鹽場污水處理廠

　　2021年12月24日，蘭州市鹽場污水處理廠擴建工程順利通水。該工程作為甘肅省、市重點項目，也是甘肅省首批全地埋式污水處理廠工程。

　　項目設計污水處理規模為10萬m³/d，土建工程一次性建成，近期設備安裝7.5萬m³/d，遠期水量增加后安裝2.5萬m³/d設備達到10萬m³/d處理規模。

　　污水處理采用A2O+MBR膜工藝(全地埋式)，出水采用紫外+次氯酸鈉消毒后回用或外排，污泥采用離心脫水機脫水后外運至蘭州市污泥集中處理中心處置出水執行《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A標準。

　　該項目是甘肅省首批全地埋式、地上植被綠化設計項目，也是中鐵水務集團投資、建設、運營的第一座全地埋污水處理廠。

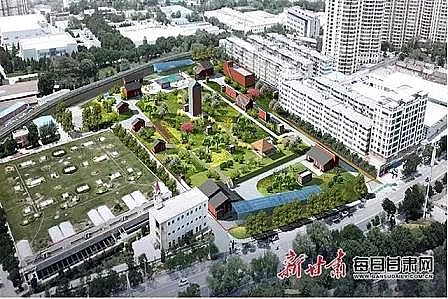

　　項目建成后效果圖↑

　　項目頂層為花園式景觀綠化公園，處理設施全部位于地下，可有效降低噪音、臭氣等對環境和城市居民生活的影響，在改善生態環境同時，也為城市居民提供了清新舒適的休閑場所。

　　蘭州鹽場污水處理廠擴建工程污水處理設施均建在芳草綠地之下，不單獨占用土地面積，地面上結合黃河風情線獨有的景觀，種植各類綠植，形成四季有綠、三季有花的生態景觀，是一座名副其實的“花園式”污水處理廠。
